와이파이 공유기 분해

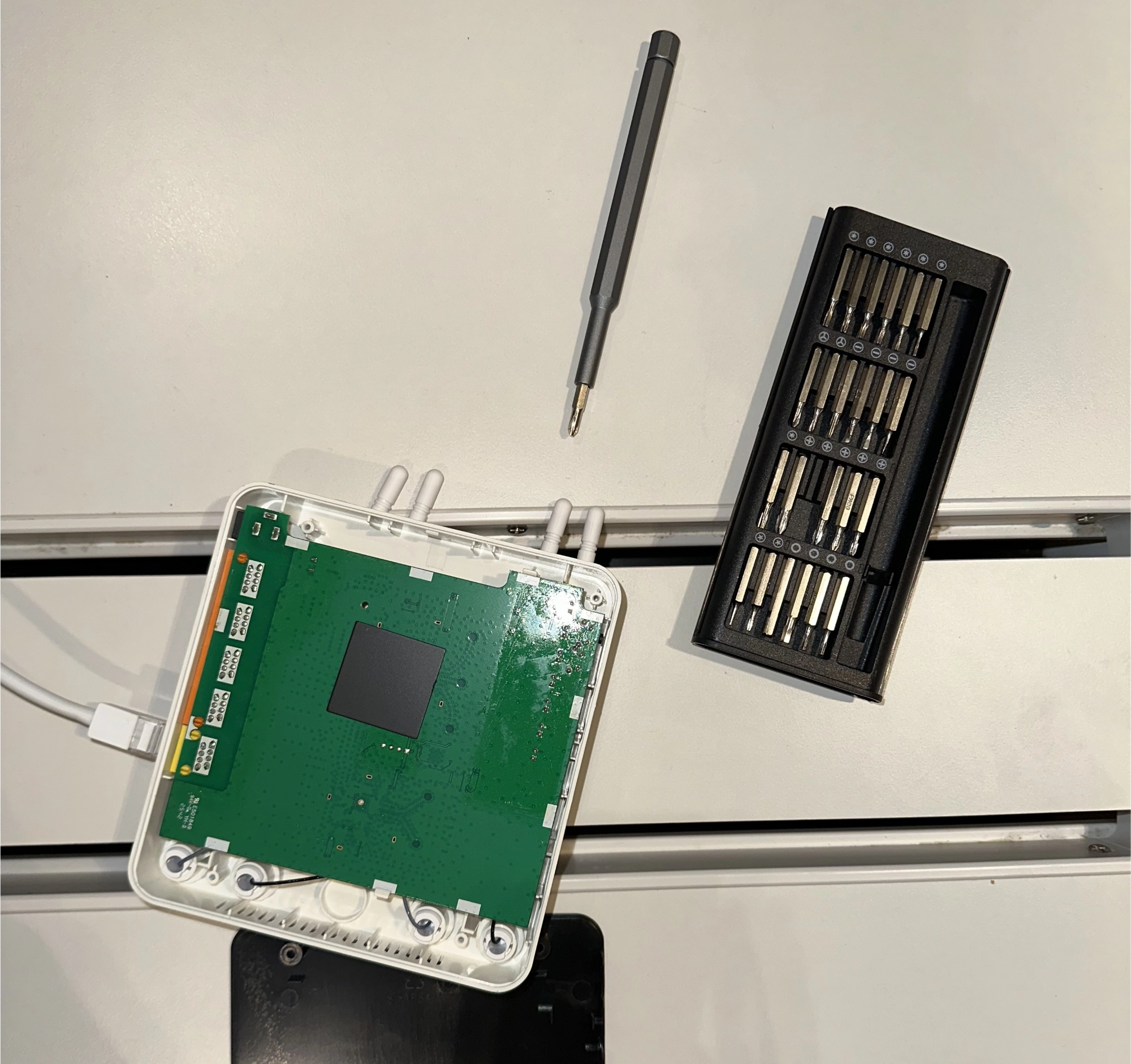

윗판을 제거한 모습

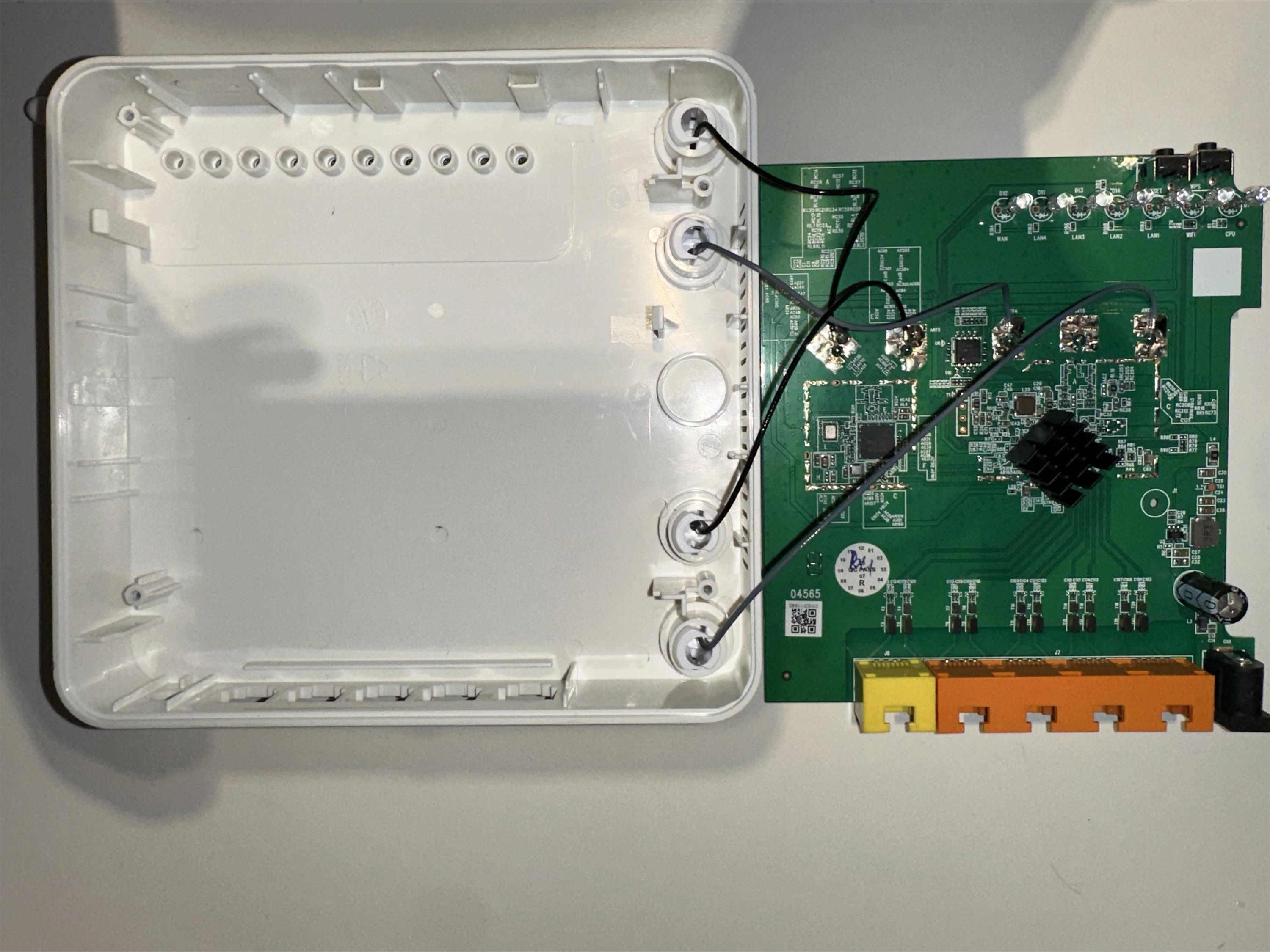

PCB를 꺼낸 모습



PCB 근접샷



기판 부품 구성

• 1. 외부 연결 포트 (상단)
  • 오렌지색 포트 (LAN): 컴퓨터, TV, 게임기 등을 유선으로 연결하는 곳.
  • 노란색 포트 (WAN/Internet): 통신사 모뎀에서 오는 메인 인터넷 선을 꽂는 곳.
  • 전원 잭 (좌측 상단 검은색): AC 어댑터를 연결하여 보드에 전기를 공급.
  2. 전원 공급 및 필터부 (좌측 상단)
  • 원통형 부품 (전해 커패시터): 전기를 일시적으로 저장했다가 안정적으로 내보냄. 회로를 보호함.
  • 작은 사각형 부품들 (인덕터 및 레귤레이터): 외부에서 들어온 높은 전압을 칩셋들이 사용할 수 있는 낮은 전압으로 변환.
  3. 핵심 연산 장치 (중앙 및 우측)
  • 검은색 방열판 (Heatsink): 아래에는 공유기의 두뇌인 CPU가 있음. 인터넷 트래픽을 처리하면서 열이 많이 나기 때문에 금속판을 붙여 열을 식힘.
  • 우측 사각형 칩 (무선 칩셋): Wi-Fi 신호를 생성하고 관리하는 역할.
  4. 무선 신호 및 안테나 (중앙 하단)
  • 회색 및 검은색 선 (안테나 케이블): 기판의 무선 칩셋에서 만들어진 신호를 외부 안테나로 전달.
  • 납땜 패드 (ANT): 케이블이 보드에 고정된 부분으로, 무선 신호가 증폭되어 밖으로 나감.
  5. 상태 표시등 (하단)
  • 투명한 전구 모양 (LED): 현재 공유기의 상태(전원, Wi-Fi 작동, LAN 연결 등)를 사용자에게 빛으로 알려줌. 보드 하단에 'CPU', 'WIFI', 'LAN1~4'라고 이름이 써져 있음.

구조가 생각보다 단순했다. 필요한 기능들을 하는 부품들만 넣어 최대한 단순화를 한 것 같다고 느꼈다.
